Équipements thermiques industriels sur-mesure
Équipements thermiques industriels sur-mesure

Distillerie

Distillerie

Brûleur circulaire GR7 ATHP pour alambics de 500 à 750L

Equipement de chauffe à 1 brûleur GR7 ATHP fonctionnant en propane 1 bar adapté à un alambic de 750l.
Equipement de chauffe à 1 brûleur GR7 ATHP fonctionnant en gaz naturel 300mbar adapté à un alambic de 500l.
Sécurisation conforme à la norme EN ISO 13577-2 et régulateur PID par vanne motorisée pas à pas modulante et gestion de la chauffe par coffret ET35ATHP application distillerie.

Brûleur circulaire GR8 ATHP pour alambics de 700 à 1200L

Equipement de chauffe à 1 brûleur GR8 ATHP fonctionnant en propane 1 bar adapté à un alambic de 1200l.
Equipement de chauffe à 1 brûleur GR8 ATHP fonctionnant en gaz naturel 300mbar adapté à un alambic de 700l.
Sécurisation conforme à la norme EN ISO 13577-2 et régulateur PID par vanne motorisée pas à pas modulante et gestion de la chauffe par coffret ET35ATHP application distillerie.

Voir le produit

Panoplie de distribution gaz déportée, propane HP, sur tôlerie de protection pour alambic SOFAC.

Tête de combustion de brûleur GR8 ATHP réglé en gaz naturel 300mbar

Brûleur circulaire GR9 ATHP pour alambics de 900 à 1600L

Equipement de chauffe à 1 brûleur GR9 ATHP fonctionnant en propane 1 bar adapté à un alambic de 1600l.
Equipement de chauffe à 1 brûleur GR9 ATHP fonctionnant en gaz naturel 300mbar adapté à un alambic de 900l.
Sécurisation conforme à la norme EN ISO 13577-2 et régulateur PID par vanne motorisée pas à pas modulante et gestion de la chauffe par coffret ET35ATHP application distillerie.

Ensemble à 3 Brûleurs GR9 ATHP à 120° pour alambics de 2000 à 2600L

Equipement de chauffe à 3 brûleurs GR9 ATHP à 120° fonctionnant en gaz naturel/propane à 300mbar adapté à un alambic de 2600l.
Sécurisation conforme à la norme EN ISO 13577-2 et 1 régulateur PID pour 3 électrovannes modulantes et gestion de la chauffe par coffret ET35ATHP application distillerie.

coffret de commande avec carte de régulation ET35AXXP pour la distillerie

Coffret de commande doté d’1 carte ET35ATHP qui permet la commande et la modulation de puissance précise d’1 brûleur atmosphérique gaz avec doseur d’énergie réglable de 1 à 20.
Nous avons aussi déjà équipé des alambic armagnacais avec des brûleurs rampe à air soufflé commande par la carte ET35ASBP.

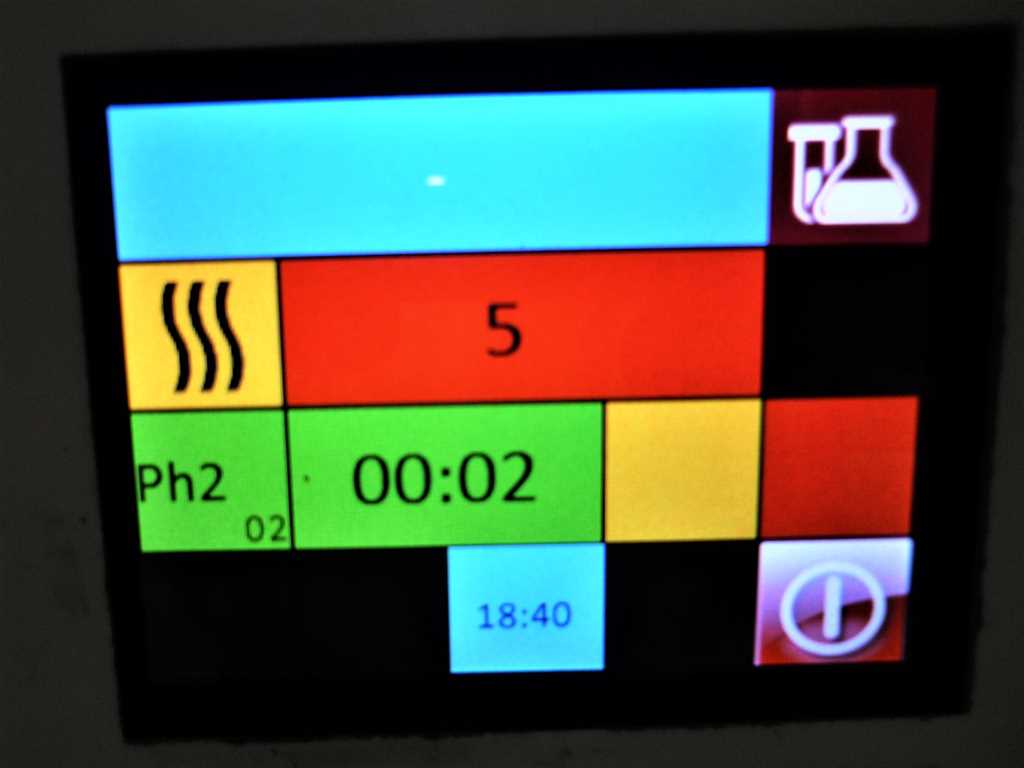

Fenêtre des asservissements de l’application alambic de la carte de régulation ET35AXXP.

2 coffrets de commande à 2 cartes ET35ASBP de commande de brûleurs à air soufflé.

Equipement de chauffe à air soufflé pour alambic Armagnacais

Ensemble de trois brûleurs rampe à air soufflé pour 120kW total fonctionnant en gaz alimenté en basse pression pour des alambics à foyer rectangulaire.

Cette collaboration s’est faite avec la SOFAC.

Equipement de chauffe à trois brûleurs rampe AS pour la SOFAC

Distillerie artisanale Moutard-Diligent

La Distillerie Moutard-Diligent, des ‘Champagne Moutard-Diligent’, dans l’Aube produit des ratafias et des marcs de champagne de grande renommée.

Nous avons équipé ses alambics de brûleurs atmosphériques circulaires alimentés au propane, avec thermocouple et sécurité et un brûleur torche pour un réchauffeur de vin avec un boîtier de contrôle de flamme.

  • Puissances des brûleurs atmosphériques circulaires : 50à 100kW en propane à 1,5 bar
  • Puissance du brûleur atmosphérique torche : 40kW en propane à 1,5 bar

Equipement de chauffe pour une distillerie moldave

SOFAC a équipé une distillerie en Moldavie. Nous avons alors développé et fabriqué un ensemble de chauffe au gaz pour une cuve inox de 4 600 l avec une montée en température de 100 °C en deux heures.

Le matériel proposé développe une puissance de 550 KW, alimentée en gaz propane HP 1 bar.

Conforme à la norme EN746-2, cet ensemble de chauffe au gaz est composé de :

  • Trois bruleurs atmosphériques circulaires GR9 diamètre 250 mm montés à 120° avec double allure
  • Un bruleur d’allumage (veilleuse)
  • Une électrode FZE600 pour le contrôle de flamme montée sur le bruleur d’allumage
  • Une panoplie gaz 4 électrovanne, 1 vanne d’isolement, 1 pressostat
  • Un coffret électrique avec boitier de contrôle de flamme et transformateur d’allumage
  • Plusieurs flexibles, câbles et cordons électriques

La photo présente l’équipement en cours de test avant expédition.
